本陣＜地質調査＞


「何かを造ろう」、「工事をしよう」と思った時、始めに行うことが地質調査です。本陣では一般住宅向けのスウェーデン式サウンディングから、大型工事にも対応できる標準貫入試験併用ボーリングまで、用途に合せた調査手法が提案できます。さらにその後に行う地盤改良工事にそなえて、ｐＨ測定・一軸圧縮試験・六価クロム溶出試験などにより、改良工事の適正化をはかります。 ●スウェーデン式サウンディング ●標準貫入試験 ●サポート

●スウェーデン式サウンディング（ＳＳ試験）
	自走式で全自動型のスウェーデン式サウンディング機により、調査をおこないます。データは自動的に計測印字され、これをもとに地盤の硬さを判断し、住宅の基礎構造等を決定いたします。狭隘地や未整地な所へも対応でき「住宅調査といえばスウェーデン貫入」と言われ、本陣では、毎年2000宅地ほどの調査を行っております。

	スウェーデン式サウンディング試験データのサンプルはこちらです。（ＰＤＦをご覧いただくには、Adobe Reader（無料）が必要です。お持ちでない場合はAdobeのサイトからダウンロードして下さい。） ●スウェーデン式サウンディング試験データのサンプルこちら(約1100KB) Ｎ値グラフ

▲

●標準貫入試験併用ボーリング
		地耐力を測る標準貫入試験を併用しながら、ボーリングを行います。写真にあるように、Ｎ値の測定と土のサンプリングを同時に行います。公共工事もこの手法により計画立案されていきます。

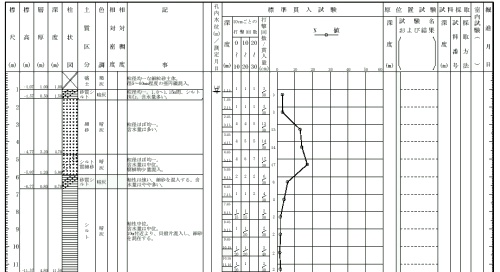

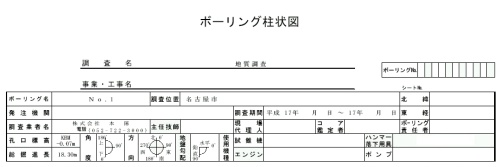

	ボーリング柱状図標準貫入試験併用のボーリングデータをもとに作図します。最もポピュラーな国土交通省指定のＪＡＣＩＣ様式で表わします。 ●ボーリング柱状図（クリックで拡大表示します：フルスクリーンモード：[Ａｌｔ＋Ｆ４]で閉じます）

▲

●サポート
	・ｐＨ測定地質調査で採取された土に、セメントの硬化を阻害する成分が含まれているかどうかを、ｐＨや電導度を測ることにより推定します。これで異常がわかると、セメントが固まらないことがあるため、セメント系の材料では地盤改良工事が出来ません。
	・一軸圧縮試験表層改良や柱状改良を施工するときは、現場で強度確認用のサンプルを採取して、所定の材齢期間の養生をへたのち、自動計測機により一軸圧縮強度を測ります。これにより家屋の重みや盛土に対して、改良した地盤が耐えれるかどうかを判断します。
	・六価クロム溶出試験環境省の汚染物質の１つに指定されているものが六価クロムです。都合の悪いことにセメントの中にはほんの少し六価クロムが含まれています。セメントを土砂と混ぜあわすと、ごく稀に環境省の基準以上の濃度で溶けだすことがあり、工事はしたものの地盤を汚すようなことになってしまいます。こんなことを防ぐために事前にテストを行います。

六価クロム溶出試験は、次の手順ですすめています。

試料採取・収集

▼

含水量が変わらないようビニル袋に詰める

試料検量

▼

比重が１．６として体積換算する

スラリー作成

▼

現場配合の水セメント比にあわせてスラリーを作る

スラリー混合

▼

土とスラリーが一様に混ざるよう１０分程度撹拌

供試体作成

▼

モールドに３層に分けて改良土を入れる

供試体養生

▼

恒温状態で材令日数静置する

脱型・粗砕
ふるい分け

▼

モールドから取り出し、乳鉢に入れて砕く
粗砕した改良土を、２mm目のふるいにかける

風乾

▼

試料を自然乾燥し、含水比調整を行う

試料液調製

▼

改良土と溶媒を規定の割合で混合する

溶　　出

▼

試料液を６時間連続振とうする

検液作成

▼

試料液を２０分間遠心分離し上澄み液をろ過する

定量分析

ろ液をジフェニルカルバジド吸光光度法により、
六価クロムの溶出量を測定する

溶剤添加

連続振とう

試料の重量の１０倍の量の溶媒を加える

毎分２００回の振とうを６時間続ける

検液をろ過

試薬を加え吸光度測定
手前にある小瓶に検液を入れて、
計測機械で色の変わり具合を数値化する

▲
